نقشه های انجنیری چند نوع است؟
‎نقشه های انجنیری سه دسته اند:
‎1. نقشه های معماری (مهندسی)
‎2. نقشه های سازه ای (محاسباتی)
‎3. نقشه های تاسیساتی (تخنیکی)

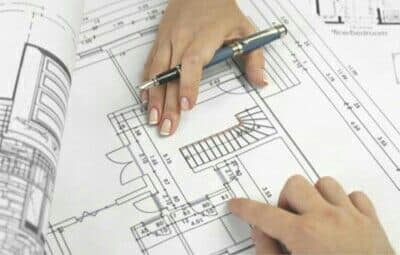

‎نقشه های معماری: از جمله ی مهم ترین آن ها می توان به پلان های مهندسی اشاره کرد. در نقشه ی پلان دید شخص از بالا به ساختمان به نمایش گذاشته می شود و یک برش افقی فرضی که در دو سوم ارتفاع از کف طبقه لحاظ می شود وضعیت طبقه را برای بیننده نمایان می کند. در پلان اتاق ها و ابعادشان، محل در و پنجره ها، راه پله و به نمایش گذاشته می شود. دربیشترین ساختمان های چند طبقه پلان تیپ (Typical plan) تهیه می شود و این بدان معنی است که چند طبقه دارای پلان یکسانی هستند. از دیگر پلان های معماری می توان به مقطع(section) و نما (elevation) اشاره نمود.

‎نقشه ی مقطع به صورت برش فرضی عمودی ساختمان و دید از روبه رو است که برای بخش های حساس داخلی هم چون راه پله، رامپ، حمام، دستشویی و آشپزخانه ترسیم می شود.
‎نقشه ی نما نیز نمای بیرونی ساختمان را از روبه رو به نمایش می گذارد.

‎نقشه های سازه ای(محاسباتی): پس از این که پلان معماری در فاز 1 ترسیم شد، در فاز 2 می بایست پلان سازه تهیه شود. پلان سازه در واقع جزئیات ساخت و نحوه ی اجرای سازه را به مهندسان نشان می دهد و نظارت های ساخت نیز بر اساس آن صورت می پذیرد. از جمله ی مهم ترین نقشه های سازه ای می توان به نقشه های اسکلت ساختمان، پی و ستون ها، دیوارهای برشی و باربر، و نقشه های تیرریزی سقف اشاره نمود

‎نقشه های تاسیساتی: این نقشه ها خود شامل دو نوع نقشه ی تاسیسات مکانیکی و نقشه ی تاسیسات برقی می شود.
‎در نقشه های تاسیسات مکانیکی کلیه ی نقشه های هدایت آب و فاضلاب و تهویه رسم می شود و شامل موارد زیر می شود:
‎لوله کشی آب سرد و گرم بهداشتی
‎لوله کشی سیستم شوفاژ و تهویه مطبوع
‎شبکه آب باران و فاضلاب
‎کانال های تهویه یا کولر
‎لوله کشی موتور خانه
‎در نقشه های تاسیسات برقی نیز مسیر و مشخصات کلیه سیم کشی ها از جمله برق ، تلفن و آنتن به نمایش گذاشته می شود

گرد آورنده: انجنیر خالد شمس
